Schroef druk op slib ontwatering machine

Neem contact met ons op Downloaden
PREV：Hoge droge riemtype slib ontwateringmachineNEXT：No next article
Schroef druk op slib ontwatering machine
Productintroductie

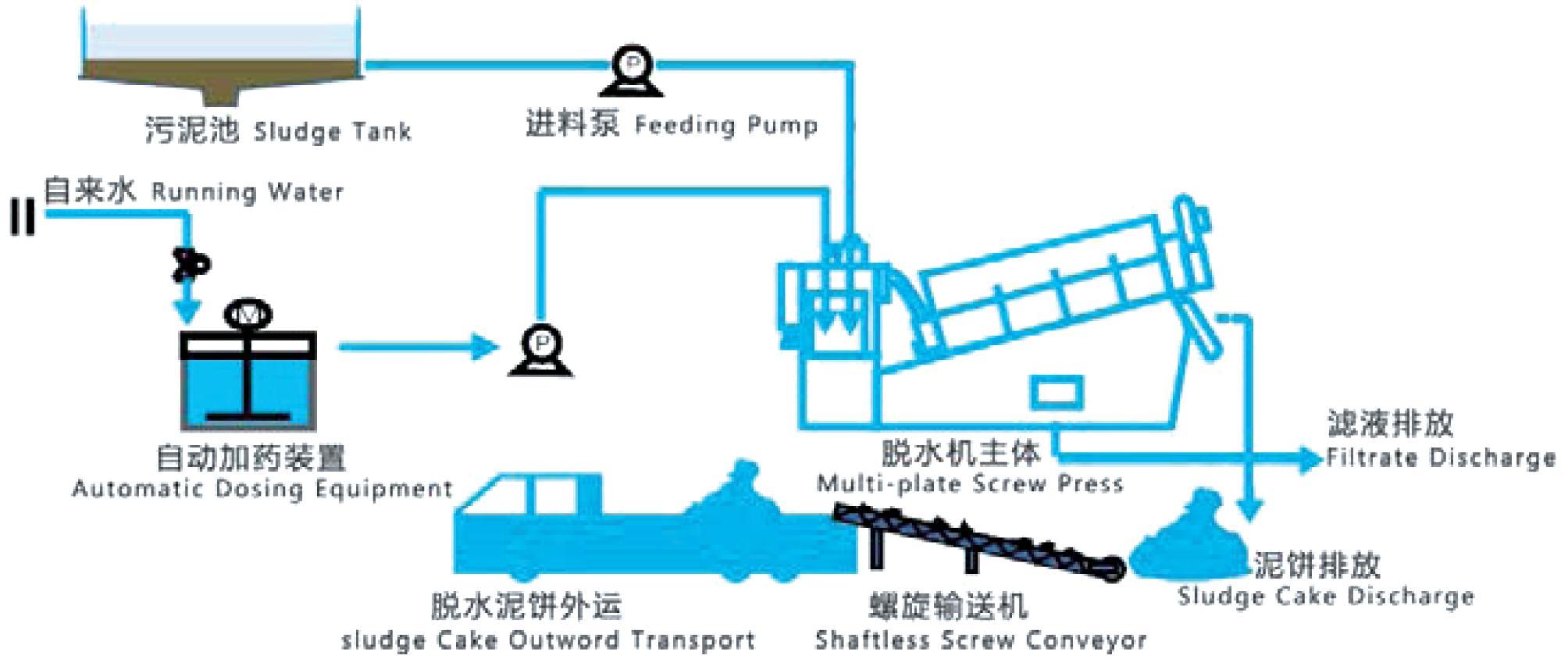

Schroefpersslib ontwateringsmachine integreert een automatische regelkast, vlokkering en conditioneringstank, slibverdikking en ontwaterings lichaam en vloeistofverzamelingstank die efficiënte vlokking kan realiseren onder de voorwaarde van automatische werking, en voltooi continu het slibverdiking en de waterpartijen en ontladen uiteindelijk het gevaarde filteren.
Core Technology
Concentratie
De vaste ring en bewegende ring bewogen relatief met de schroefas gedraaid.
Onder zwaartekracht volgt afvalwater uit de opening tussen de vaste ring en de bewegende ring om een ​​snelle concentratie te bereiken.

Ontwatering
Het geconcentreerde slib beweegt continu vooruit met de rotatie van de spiraalvormige as. Langs de uitgangsrichting van de slibcake neemt de steek van de schroefschacht geleidelijk af, de GaN tussen de ringen neemt ook geleidelijk af en het volume van de spiraalvormige holte blijft krimpen, onder de werking van de achterdrukplaat bij de kabelbaan, de interne druk is geleidelijk verbeterd, en onder de continue opera GF de bemanningsleden, het water in de sluw is het vaste hoofde van de filtercake en de continue uitdroging van het slib wordt uiteindelijk bereikt.

Zelfreinigend
De rotatie van de schroefas drijft de zwevende ring aan om continu te roteren, en de apparatuur is gebaseerd op de beweging tussen de vaste ring en de zwevende ring om een ​​continue te bereiken en dus subtiel het blokkeringsprobleem te vermijden dat gemeenschappelijk is in de traditionele dehydrator.




Model DS -slib
behandelingscapaciteit 		SLUGE Flow Treateringscapaciteit
10000 mg/l 20000 mg/l 30000 mg/l 40000 mg/l 50000 mg/l
QBDL131 8 ~ 14 kg/h ~ 1m³/h ~ 0,5 m³/h ~ 0,4 m³/h ~ 0,3 m³/h ~ 0,28 m³/h
Qbidil201 15 ~ 20 kg/h ~ 1,5 m³/h ~ 0,75 m³/h ~ 0,6 m³/h ~ 0,5 m³/h ~ 0,4 m³/h
QBDL202 30 ~ 40 kg/h ~ 3m³/h ~ 1,5 m³/h ~ 1,2 m³/h ~ 1m³/h ~ 0,8 m³/h
QBDIL251 45 ~ 60 kg/h ~ 2m³/h ~ 1m³/h ~ 0,9 m³/h ~ 0,85 m³/h ~ 0,8 m³/h
QBDL252 40 ~ 80 kg/h ~ 4m³/h ~ 2m³/h ~ 1,8 m³/h ~ 1.7m³/h ~ 1,6 m³/h
QBDIL301 35 ~ 70 kg/h ~ 5m³/h ~ 2,5 m³/h ~ 2m³/h ~ 1,5 m³/h ~ 1,4 m³/h
QBDL302 70 ~ 140 kg/h ~ 10m³/h ~ 5m³/h ~ 4m³/h ~ 3m³/h ~ 2,8 m³/h
QBDIL303 105-210 kg/h ~ 15m³/h ~ 7,5 m³/h ~ 6m³/h ~ 4.5m³/h ~ 4.2m³/h
QBDL304 140 ~ 280 kg/h ~ 20m³/h ~ 10m³/h ~ 8m³/h ~ 6m³/h ~ 5.6m³/h
QBDIL351 70 ~ 120 kg/h ~ 10m³/h ~ 5m³/h ~ 4m³/h ~ 3m³/h ~ 2,4 m³/h
QBDL352 140 ~ 240kg/h ~ 20m³/h ~ 10m³/h ~ 8m³/h ~ 6m³/h ~ 4.8m³/h
QBDIL353 210 ~ 360kg/h ~ 30m³/h ~ 15m³/h ~ 12m³/h ~ 9m³/h ~ 7.2m³/h
QBDL354 280 ~ 480 kg/h ~ 40m³/h ~ 20m³/h ~ 16m³/h ~ 12m³/h ~ 9.6m³/h
QBDIL401 100 ~ 160 kg/h ~ 13m³/h ~ 6.5m³/h ~ 5m³/h ~ 4m³/h ~ 3.2m³/h
QBDL402 200 ~ 320 kg/h ~ 26m³/h ~ 13m³/h ~ 10m³/h ~ 8m³/h ~ 6.4m³/h
QBDIL403 300 ~ 480 kg/h ~ 39m³/h ~ 19,5 m³/h ~ 15m³/h ~ 12m³/h ~ 9.6m³/h
QBDL404 400 ~ 640 kg/h ~ 52m³/h ~ 26m³/h ~ 20m³/h ~ 16m³/h ~ 12.8m³/h

Model Motorkracht (kW) Wassen
water
druk 		Wassen
Watervolume
(L/h)
Onderhoud
Frequentie 		Het dragen van onderdelen
Vervangingscyclus (jaar)
Schroefas Mixer Totaal Schroefas Beweegbare ring
QBDL131 0.18 0.18 0.36 0,1 Mipa -
0.2IMPA
(Zonder
hoge druk
spoelapparatuur) 		28 5min/h 5 3
QBDL201 0.37 0.18 0.55 32 5 3
QBDL202 0.74 0.55 1.29 64 5 3
QBDL251 0.55 0.37 0.92 40 5 3
QBDL252 1.1 0.55 1.65 80 5 3
Qbidil301 0.75 0.55 1.3 40 10 5
QBDL302 1.5 0.75 2.25 80 10 5
QBDL303 2.25 1.1 3.35 120 10 5
QBDL304 3 1.1 4.1 160 10 5
Qbidil351 1.1 0.75 1.85 60 10 5
QBDL352 2.2 1.1 3.3 120 10 5
QBDIL353 3.3 1.5 4.8 180 10 5
QBDL354 4.4 1.5 5.9 240 10 5
QBDIL401 1.5 1.1 2.6 80 10 5
QBDL402 3 1.5 4.5 160 10 5
Qbidil403 4.5 1.1 1.1 6.7 240 10 5
QBDL404 6 1.1 1.1 8.2 320 10 5
Opmerking: de vervangingstijd voor de dragende onderdelen is een geschatte waarde. In het werkelijke werkingsproces hebben slibtypen, behandelingsmethoden, status van operatie -aanpassing en dagelijkse bedrijfstijd invloed op de vervangende cyclus van dragende onderdelen. (De vervangingscyclus van het dragen van onderdelen wordt berekend na 365 dagen/jaar en 16 uur/dag looptijd).
Model Schroefspecificaties Slibcake ontladingshoogte (mm) Algemene dimensie (mm) Netto gewicht Bedieningsgewicht
Lengte (l） Breedte (w） Hoogte (h)
QBDL131 ф130 × 1 240 2000 790 1040 250 395
QBDL201 ф200 × 1 350 2550 900 1300 420 540
QBDL202 ф200 × 2 350 2600 1050 1300 550 660
QBDL251 ф250 × 1 380 2750 950 1450 550 680
QBDL252 ф250 × 2 380 2800 1150 1450 650 800
QBDL301 ф300 × 1 530 3380 980 1760 900 1300
QBDL302 ф300 × 2 530 3580 1320 1760 1350 2000
QBDL303 з00 × з 530 3730 1590 1760 1900 2700
QBDL304 з00 × 4 530 3830 1985 1750 2500 3600
QBDL351 ф350 × 1 570 4160 1100 2250 1100 2000
QBDL352 ф350 × 2 570 4380 1495 2250 2100 3250
QBDL353 з50 × з 570 4580 1955 2250 3100 4600
QBDL354 з50 × 4 520 4230 2370 2040 4100 5700
QBDL401 ф400 × 1 660 4520 1250 2150 2200 4200
QBDL402 ф400 × 2 660 4770 1685 2150 3500 6000
QBDL403 ф400 × з 660 4800 2520 2150 5500 8000
QBDL404 ф400 × 4 660 5000 3150 2150 7000 9500

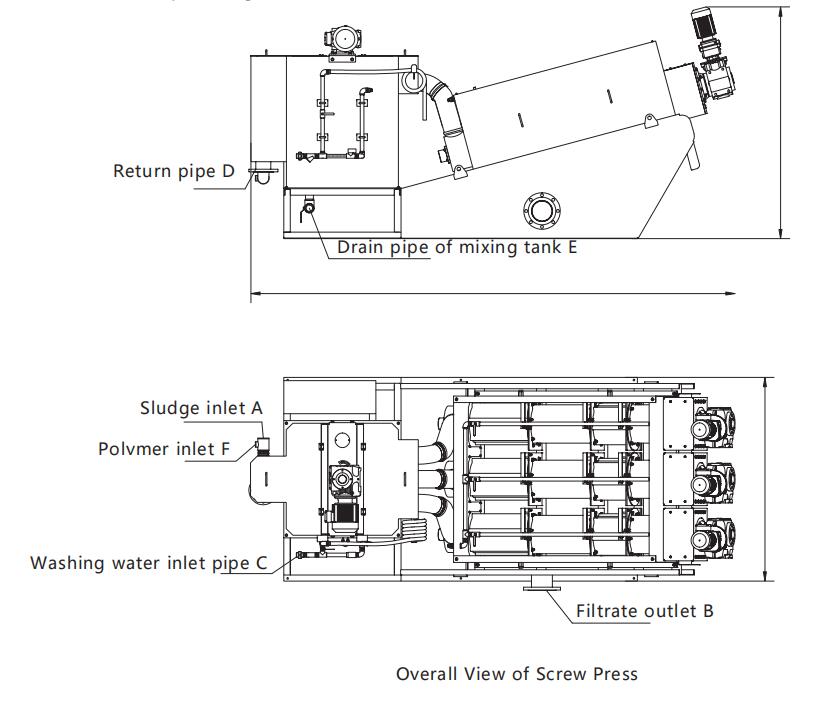

Model Watervoorziening C Reflux opening d Ontladingspoort van mengtank E Doseringspoort F Filtraatuitgang G
QBDL131 DN20 DN65 DN40 DN20 DN65
QBDL201 DN20 DN65 DN40 DN20 DN80
QBDL202 DN20 DN65 DN40 DN20 DN80
QBDL251 DN20 DN65 DN40 DN25 DN80
QBDL252 DN20 DN65 DN50 DN20 DN150
QBDL301 DN20 DN150 DN65 DN25 DN125
QBDL302 DN20 DN150 DN65 DN25 DN125
QBDL303 DN20 DN150 DN65 DN25 DN125
QBDL304 DN20 DN150 DN65 DN32 DN150
QBDL351 DN20 DN150 DN65 DN25 DN125
QBDL352 DN20 DN150 DN65 DN25 DN125
QBDL353 DN20 DN150 DN65 DN32 DN150
QBDL354 DN20 DN150 DN65 DN32 DN150
QBDL401 DN20 DN150 DN65 DN25 DN125
QBDL402 DN20 DN150 DN65 DN32 DN150
QBDL403 DN20 DN150 DN65 DN50 DN200
QBDL404 DN25 DN150 DN65 DN50 DN200
