Wat is een slibdroogsysteem op lage temperatuur?
A slibdroogsysteem op lage temperatuur is verwerkingsapparatuur die het vochtgehalte van rioolwater of industrieel slib vermindert door middel van gecontroleerde warmte-uitwisseling bij een relatief milde temperatuurband, doorgaans tussen 60 en 100 graden Celsius, in plaats van de hoge hitte die wordt gebruikt bij conventionele thermische droog- of verbrandingsroutes. Een lage temperatuur slibdroger die rond dit principe is gebouwd, kan slib met een watergehalte van ongeveer 83 procent terugbrengen tot een droge koek met ongeveer 10 tot 30 procent vocht, met een overeenkomstige volume- en gewichtsreductie die kan oplopen tot wel 90 procent.
Omdat het proces binnen dit lagere temperatuurbereik verloopt, worden het oxidatierisico en het brandgevaar tijdens het hanteren verminderd in vergelijking met drogen met hoge temperaturen. Bovendien heeft het behandelde materiaal de neiging om een betekenisvolle daling van de ziekteverwekkeractiviteit te zien, waarbij de effectieve sterilisatieprestaties tot 90 procent kunnen oplopen onder de juiste bedrijfsomstandigheden. Deze combinatie maakt een slibdroogsysteem op lage temperatuur tot een praktische optie voor gemeentelijke afvalwaterzuiveringsinstallaties en industriële faciliteiten die het slibvolume moeten verkleinen vóór transport, verwijdering of hergebruik, zonder de grote vraag naar brandstof die gepaard gaat met drogen op hoge temperatuur.
Zodra de gedroogde output dat vochtbereik van 10 tot 30 procent bereikt, wordt het veel gemakkelijker te beheren voor ontgassing, gezamenlijk mengen en verbranden, composteren of als grondstof voor bouwmaterialen en andere manieren om hulpbronnen terug te winnen. Dit is één van de redenen waarom de technologie een standaardreferentiepunt is geworden wanneer gemeentelijke en industriële locaties projecten voor slibreductie plannen.
Hoe werkt een slibdroger op lage temperatuur?
Het werkingsprincipe achter een lage temperatuur slibdroger is opgebouwd rond een gesloten luchtlus in plaats van een open vlam of directe verbrandingswarmtebron. Nat slib wordt verspreid over een transportoppervlak in een geïsoleerde kamer, warme, droge lucht wordt over het materiaal gecirculeerd om vocht af te voeren, en die vochtige lucht wordt vervolgens door een ontvochtigingsfase geleid waar het water wordt gecondenseerd en afgevoerd. De gedroogde lucht wordt opnieuw verwarmd en teruggestuurd door de kamer, waardoor het energieverlies gedurende de cyclus tot een minimum wordt beperkt.
Voeren en gelijkmatige distributie
Slib komt het systeem binnen via een vultrechter en wordt in een dunne, gelijkmatige laag over het droogoppervlak verspreid. Een gelijkmatige verdeling is van belang omdat dikke of ongelijke lagen de vochtafgifte vertragen en een inconsistente output creëren. Daarom bevatten de meeste ontwerpen van slibdroogsystemen op lage temperatuur een nivelleringsmechanisme op het toevoerpunt.
Warmtewisselaarkamer met lage temperatuur
In de kamer wordt de lucht verwarmd tot het beoogde bereik, gewoonlijk 60 tot 100 graden Celsius, en over of door de sliblaag geleid. De lagere temperatuur verkleint de kans op verharding van het oppervlak of vorming van afzettingen op de slibdeeltjes, wat er op zijn beurt voor zorgt dat vocht tijdens de droogcyclus vanuit de binnenkant van elk deeltje naar het oppervlak blijft migreren.
Vochtverdamping en condensaatterugwinning
Terwijl lucht vocht uit het slib absorbeert, wordt het naar een condensatiespiraal of ontvochtigingsunit geleid, waar de waterdamp weer in vloeistof wordt omgezet en wordt afgevoerd. Deze stap is van cruciaal belang om het proces efficiënt te houden, omdat het terugwinnen van die vochtbelasting en het opnieuw verwarmen van dezelfde luchtstroom de energiekosten vermijdt die gepaard gaan met het constant aanzuigen en verwarmen van verse buitenlucht.
Droge slibafvoer en stroomafwaartse behandeling
Zodra het slib de beoogde vochtband bereikt, wordt het afgevoerd via een schroeftransporteur of banduitlaat voor stroomafwaartse verwerking, of dat nu compostering, co-menging en verbranding is, of gebruikt als input voor de productie van bouwmaterialen. Uitlaatlucht die uit het systeem vrijkomt, doorloopt doorgaans een geurbehandelingsfase voordat deze wordt vrijgegeven.
Typisch bedrijfstemperatuurbereik voor het drogen van slib
Temperatuurkeuze is een van de duidelijkste manieren om droogtechnologieën van elkaar te onderscheiden. EEN slibdroogsysteem op lage temperatuur loopt doorgaans in het bereik van 60 tot 100 graden Celsius, terwijl thermische drogers met roterende trommel en door verbranding ondersteunde routes veel hoger klimmen. De onderstaande tabel en grafiek geven een samenvatting van de geschatte bereiken waarnaar vaak wordt verwezen bij het vergelijken van deze categorieën voor planningsdoeleinden.
| Droogmethode | Typisch temperatuurbereik | Algemeen kenmerk |
|---|---|---|
| Slibdroogsysteem op lage temperatuur | 60°C tot 100°C | Zachte, gesloten lus, lagere energievraag |
| Transportband Drogen met hete lucht | 120°C tot 180°C | Gematigde doorvoer, hogere luchtwisselkoers |
| Thermisch drogen met roterende trommel | 200°C tot 400°C | Hoge doorvoer, hogere brandstofvraag |
| Door verbranding ondersteund drogen | 600°C tot 850°C | Zeer hoge hitte, gereserveerd voor specifieke afvalstromen |
Vergelijkingstabel temperatuurbereik
Illustratieve vergelijking van de bovenste bedrijfstemperaturen in de gebruikelijke categorieën van slibdroogmethoden
Vermindering van het vochtgehalte tijdens de droogcyclus
Het uiteindelijke vochtgehalte na het drogen van het slib hangt af van de eigenschappen van het binnenkomende slib, de retentietijd en de systeemconfiguratie, maar een slibdroogsysteem op lage temperatuur is doorgaans ontworpen om het slib van ongeveer 83 procent vocht terug te brengen naar een streefbereik van 10 tot 30 procent. De onderstaande grafiek illustreert een typische stapsgewijze vochtreductiecurve gedurende een droogcyclus, van natte aanvoer tot droge afvoer.
Typisch patroon van stapsgewijze verlaging van het vochtgehalte tijdens een slibdroogcyclus op lage temperatuur
Energieverbruik vergeleken met droogmethoden
Het energieverbruik per ton verwerkt slib is een van de meest praktische cijfers voor het plannen van een projectbudget voor nutsvoorzieningen en de omvang van apparatuur. Een slibdroger op lage temperatuur, gebouwd rond luchtrecirculatie met gesloten lus en, in veel configuraties, een slibdrogeropstelling met warmtepomp, verbruikt over het algemeen merkbaar minder energie per ton dan roterende trommel- of flitsdroogmethoden die afhankelijk zijn van het continu verwarmen van grote hoeveelheden verse lucht.
Geschat energieverbruik in kilowattuur per ton verwerkt slib, uitsluitend ter algemene vergelijking weergegeven
Technologie van warmtepompslibdrogers uitgelegd
A warmtepomp slibdroger maakt gebruik van een koelcyclus in plaats van een directe brandstofgestookte verwarming om de luchttemperatuur in de droogkamer te verhogen. Koelmiddel absorbeert warmte uit de uitgaande vochtige lucht, wordt gecomprimeerd om de temperatuur verder te verhogen en geeft die warmte vervolgens weer af aan de binnenkomende droge luchtstroom. Omdat dezelfde energie in de kringloop wordt hergebruikt in plaats van naar buiten te worden afgevoerd, is deze configuratie een van de meer energiebewuste benaderingen binnen de bredere categorie van ontwerpen van slibdroogsystemen op lage temperatuur.
Deze gesloten-lusbenadering ondersteunt ook een meer consistente temperatuurbeheersing, wat van belang is voor slibstromen met een variabele samenstelling, zoals die afkomstig zijn van het bedrukken en verven, het maken van papier, galvaniseren, chemische verwerking, leerbehandeling en farmaceutische activiteiten. Consistente temperatuurcontrole vermindert de kans op plaatselijke oververhitting of onderdroging binnen een enkele batch.
Vergelijking van slibdroogtechnologieën
Kiezen tussen een slibdroogsysteem op lage temperatuur, een roterende trommeldroger, een thermische droger met transportband of drogen op zonne-energie in de open lucht komt meestal neer op het afwegen van verschillende factoren tegelijk in plaats van het kiezen van één enkele maatstaf. Het onderstaande radardiagram geeft vier veelgebruikte technologiecategorieën weer: energie-efficiëntie, geurbestrijding, automatiseringsniveau, footprint-efficiëntie en vochtreductie, met behulp van een eenvoudige schaal van 0 tot 10 voor algemene vergelijking.
Algemene vergelijking over vijf dimensies, gebaseerd op typische kenmerken waarnaar voor elke technologiecategorie wordt verwezen
Kerncomponenten van een slibdroogsysteem op lage temperatuur
De meeste systemen delen een gemeenschappelijke reeks bouwstenen, zelfs als de lay-out is aangepast voor een specifiek industrieel slibdroogsysteemproject. Het begrijpen van deze onderdelen helpt bij het vergelijken van voorstellen van verschillende leveranciers of het evalueren van een bestaande installatie.
- Slibtoevoer- en gelijkmatige distributie-eenheid
- Geïsoleerde lage temperatuur droogkamer
- Warmtepomp- of afvalwarmte-uitwisselingsmodule
- Luchtcirculatie- en ontvochtigingssysteem
- Condensaatopvang- en afvoerleiding
- Geautomatiseerd controle- en bewakingspaneel
- Droge slibafvoer- en transportunit
- Afvoerlucht- en geurbehandelingsmodule
Industriële toepassingen van slibdroging bij lage temperatuur
Een industrieel slibdroogsysteem gebouwd op lage temperatuurprincipes wordt in een breed scala van sectoren gebruikt, omdat het zachte hitteprofiel in veel gevallen beter past bij slib met variabele samenstelling dan routes met hoge hitte. De onderstaande tabel geeft een overzicht van de meest voorkomende slibbronnen en wat voor elke bron het belangrijkst is tijdens het drogen.
| Industriesector | Slibbron | Overweging bij het drogen |
|---|---|---|
| Gemeentelijk afvalwater | Primaire en secundaire behandelingsslib | Hoge volumes en stabiele doorvoerbehoeften |
| Afdrukken en verven | Verf afvalwaterslib | Kleurverbindingen, belang van geurbestrijding |
| Papier maken | Pulp- en papierfabriekslib | Vezelgehalte, variabele initiële vaste stof |
| Galvaniseren | Metaalhoudend processlib | Zorgvuldige hantering vóór verdere hergebruikstappen |
| Chemische Industrie | Verwerk afvalwaterslib | Variabele samenstelling, batchdroogbehoeften |
| Leerverwerking | Leerlooierij slib | Geurbeheersing, organische belasting |
| Farmaceutische producten | Biologisch en processlib | Consistente lage temperatuurregeling |
Hoe u een betrouwbare fabrikant van slibdroogapparatuur selecteert
Het vergelijken van voorstellen van meer dan één fabrikant van slibdrogers is de moeite waard, omdat de juiste pasvorm evenzeer afhangt van de slibeigenschappen op de specifieke locatie als van de apparatuur zelf. Een paar praktische punten onderscheiden een goed op elkaar afgestemd voorstel vaak van een generiek voorstel.
- Technische ervaring met zowel gemeentelijke als industriële slibsoorten
- Mogelijkheid om een lage temperatuur slibdroger af te stemmen op de werkelijke vochtigheid en samenstelling van het voedingsslib
- Beschikbaarheid van een volledige uitrustingslijn, van ontwateringsmachines tot complete afvalwaterzuiveringssystemen
- Referentie-installaties in een hele reeks industrieën, niet in één enkele sector
- Duidelijke technische ondersteuning, van advies tot ontwerp, constructie en exploitatie
- Transparante communicatie over onderhoudsbehoeften en beschikbaarheid van reserveonderdelen

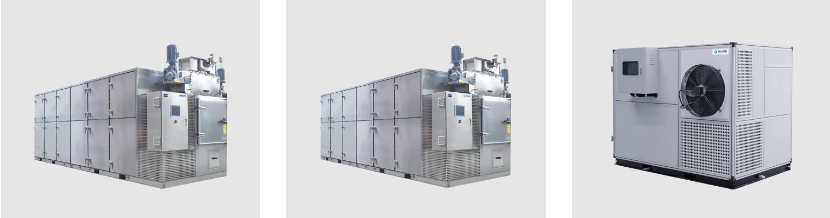

Productassortiment en aangepaste configuratieopties
Omdat de slibsamenstelling en de omstandigheden ter plaatse zo sterk variëren, past één vast ontwerp zelden bij elk project. Binnen de categorie slibdroogsystemen op lage temperatuur zijn algemeen verschillende configuraties beschikbaar, elk geschikt voor een andere indeling of warmtebronsituatie.
Bandtype slibdroogmachine op lage temperatuur
Deze configuratie maakt gebruik van een continu transportbandontwerp dat geschikt is voor een stabiele, continue doorvoer, waardoor het een praktische oplossing is voor gemeentelijke fabrieken en industriële locaties die op consistente dagelijkse basis slib genereren.
Slibdroogmachine voor afvalwarmte op lage temperatuur
Deze configuratie is gebouwd om te profiteren van afvalwarmte die al beschikbaar is uit andere fabrieksprocessen als primaire energie-input, waardoor de extra verwarmingsbelasting die een locatie moet leveren bovenop de bestaande activiteiten kan worden verminderd.
Slib cryogene kamerdroogmachine
Deze kamergebaseerde configuratie is geschikt voor batchverwerking of locaties met een kleinere beschikbare footprint, en biedt flexibiliteit waar doorlopende bandindelingen niet praktisch zijn.
Voor projecten met ongebruikelijke slibeigenschappen, ruimtebeperkingen of integratievereisten kan een OEM-slibdroogsysteem arrangement of werken met een leverancier van op maat gemaakte slibdrogers maakt het mogelijk om de kamergrootte, luchtbehandelingscapaciteit en regelindeling aan te passen aan de werkelijke omstandigheden ter plaatse, in plaats van een standaardunit te dwingen tot een niet-overeenkomende toepassing.
Onderhoudspraktijken voor betrouwbare werking op lange termijn
Routinematig onderhoud zorgt ervoor dat een slibdroogsysteem op lage temperatuur op de beoogde efficiëntie blijft draaien en helpt ongeplande stilstand te voorkomen. De onderstaande punten hebben betrekking op de gebieden die doorgaans de meeste regelmatige aandacht nodig hebben.
- Routinematige inspectie van de band en transportband op slijtage of verkeerde uitlijning
- Regelmatige condensafvoer en filterreiniging
- Oppervlaktecontroles van de warmtewisselaar om kalkaanslag te voorkomen
- Kalibratiecontroles van sensoren en besturingen
- Geplande reiniging van luchtkanalen en uitlaatpaden
- Smering van bewegende mechanische onderdelen volgens de apparatuurhandleiding
Over Qingben-milieutechnologie
Qingben Environmental Technology (Jiangsu) Co., Ltd. is een professionele onderneming die zich richt op de productie en service van slib- en afvalwaterbehandelingsapparatuur. Het werk concentreert zich op onderzoek en ontwikkeling op het gebied van slib- en afvalwaterbehandeling, met een productassortiment dat bestaat uit slibontwateringsmachines met decanters, slibdroogapparatuur, complete sets afvalwaterbehandelingsapparatuur, droogapparatuur voor rivier- en meersedimenten en aanverwante technische diensten.
Als een in China gevestigde fabrikant van lage temperatuur slibdrogers en fabrieken voor slibdroogapparatuur, wordt uitgebreide technische ondersteuning geboden, van projectadvies en ontwerp tot constructie, bediening en onderhoud, gericht op het ondersteunen van de succesvolle implementatie en gestage uitvoering van rioolwaterzuiverings- en slibbehandelingsprojecten. Onze slibdroogapparatuur op lage temperatuur kan rioolwater of slib met een watergehalte van ongeveer 83 procent direct drogen tot 10 tot 30 procent vochtdroog slib, waarbij de reductie kan oplopen tot 90 procent en effectieve sterilisatie tot 90 procent, terwijl het energieverbruik laag blijft en secundaire vervuiling wordt vermeden. Dit maakt het geschikt voor zowel gemeentelijk slib als een breed scala aan industriële slibstromen, waaronder bedrukken en verven, papierfabricage, galvaniseren, chemische industrie, leer en farmaceutische toepassingen.
Veelgestelde vragen
| Q1. Wat is een slibdroogsysteem op lage temperatuur? Het is droogapparatuur die het slibvocht vermindert met behulp van gecontroleerde warmte-uitwisseling bij lage temperatuur, doorgaans tussen de 60 en 100 graden Celsius, in plaats van thermische verwerking bij hoge temperatuur. | Vraag 2. Hoe werkt een lage temperatuur slibdroger? Slib wordt op een transportoppervlak in een gesloten kamer gevoerd, waar warme, droge lucht continu circuleert, vocht uit de luchtstroom wordt gecondenseerd en de lucht opnieuw wordt verwarmd en gerecirculeerd. |
| Q3. Welke temperatuur wordt gebruikt voor het drogen van slib? Lagetemperatuursystemen werken over het algemeen tussen de 60 en 100 graden Celsius, terwijl conventionele thermische drogers ruim boven de 150 graden Celsius kunnen werken. | Q4. Wat is het uiteindelijke vochtgehalte na slibdroging Afhankelijk van het binnenkomende slib en de systeemconfiguratie ligt het uiteindelijke vochtgehalte doorgaans tussen de 10 en 30 procent. |
| Vraag 5. Is slibdrogen op lage temperatuur energiezuinig Omdat het proces op een lagere temperatuur draait en vaak warmte uit de luchtstroom terugwint, is het energieverbruik per ton verwerkt slib doorgaans lager dan bij thermisch drogen op hoge temperatuur. | Vraag 6. Kunnen warmtepompen worden gebruikt voor het drogen van slib? Ja, een slibdroger met warmtepomp maakt gebruik van een koelcyclus om warmte te onttrekken en opnieuw te gebruiken binnen een gesloten luchtcircuit, wat een veel voorkomende energiebewuste benadering is voor drogen op lage temperatuur. |
| Vraag 7. Wat is de beste slibdroogtechnologie Er bestaat niet één technologie die bij elk project past; de juiste keuze hangt af van de slibkarakteristieken, doorvoerbehoeften, beschikbare ruimte en energieoverwegingen voor de daadwerkelijke locatie. | Vraag 8. Wat zijn de voordelen van drogen op lage temperatuur Voordelen zijn over het algemeen een lagere energievraag, minder brand- en oxidatierisico, betere geurbeheersing en gedroogde output die geschikt is voor compostering, co-blenden of gebruik als grondstof voor bouwmaterialen. |
