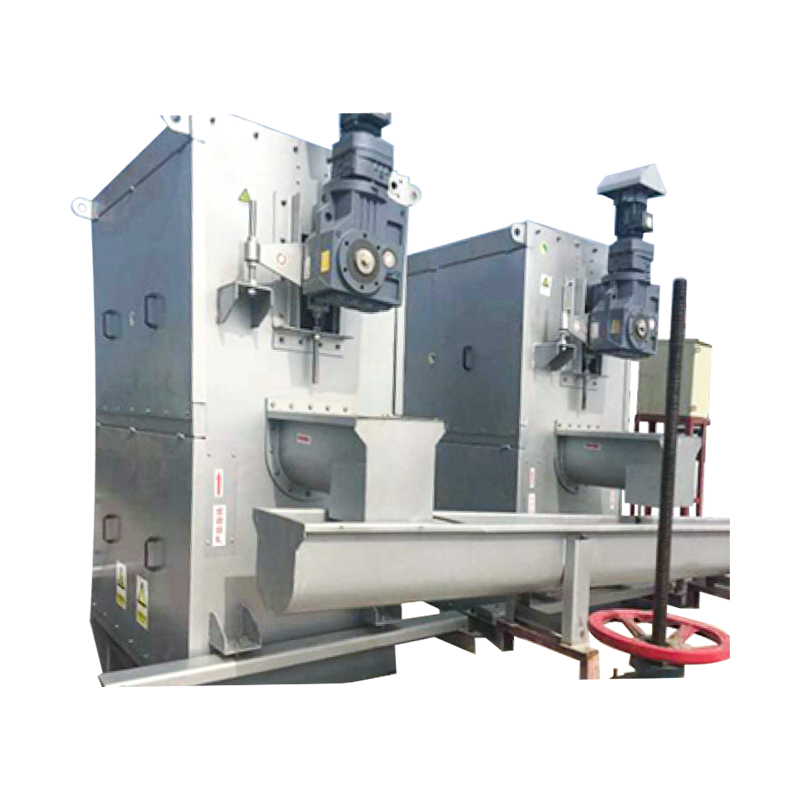

Interne inlaatgaasscherm

Neem contact met ons op Downloaden
PREV：Mesh -plaat gestapt schermNEXT：Roterend drumscherm
Interne inlaatgaasscherm
Productintroductie
The internal inlet mesh screen is suitable for the solid-liquid separation process and can be widely used in municipal sewage such as new construction, reconstruction, water quality upgrading, technical transformation, upgrading of sewage treatment plant pretreatment process, and reclaimed water depth treatment process, industrial sewage such as textile, paper and other processes and tap water pretreatment process.


Het interne inlaatgaasscherm bestaat uit zes onderdelen: frame, aandrijfsysteem, roostersysteem, backwash -systeem, slakkenverwijderingssysteem en elektrisch besturingssysteem. De tandwielmotor drijft het tandwiel aan om te roteren, het tandwiel drijft de continue rotatie van het mesh -bord aan: het riool komt het rooster binnen van de waterinlaat, gefilterd door het mesh -bord: na het filteren stroomt het water naar de buitenkant van het mesh -bord en het vuil is de backwash -systemen naar de backwash -systemen. gewassen aan de slakcollectietank onder de werking van het waswater en stroomt uit de rioolpoort met het waswater.

1. Frame sectie

Het belangrijkste materiaal is 304 roestvrij staal.

2. Systeem

Het aandrijftandwiel neemt PA1010 aan, die uitstekende slijtvastheid en zelfmacht, goede stijfheid, mechanische sterkte en gemiddelde stabiliteit heeft, en zijn zuur- en alkali-weerstand, olieresistentie en koude weerstand zijn zeer goed, zorgen voor het gebruik in de riolering.

De geleidrail is gemaakt van polymere polyethyleenmateriaal, dat goede slijtvastheid heeft en zelf-knabbelende eigenschappen.

De geleidrail is gemaakt van polymere polyethyleenmateriaal, dat goede slijtvastheid heeft en zelf-knabbelende eigenschappen.

3. Mesh -scherm

De binnenhuls van het roterende wiel is met nylon spuitgegoten onderdelen en de vacht wordt behandeld met hangende lijm om de slijtvastheid te verbeteren. Omdat de rubberen laag een goede elasticiteit heeft, verlengt deze de levensduur van de services en beschermt het oppervlak van de geleidrail.

De kettingplaat is een polyethyleenspuitgietgedeelte met een uniek structureel ontwerp, dat goed kan worden afgedicht met het eindvlak van de rail tijdens het rotatieproces van het roosterbord om te voorkomen dat vuil de rail binnengaat en wat watervervuiling en spoorvergrendeling na filtratie veroorzaakt.

Het mesh-bord is de kerncomponent van het hele rooster, het gebruik van niet-metaalinjectie-onderdelen vermindert de Gewicht van de hele machine, terwijl het modulaire ontwerp bevorderlijk is voor de installatie en het onderhoud van het mesh -bordsysteem.



1. Hoge verwijderingssnelheid, kan haar en andere vezels effectief verwijderen;
2. Het terugspoelingswater zal het vuil op het mesh -bord grondig verwijderen en zal niet in het gefilterde water vallen om secundaire vervuiling te voorkomen;
3. Het bord is gemaakt van niet-metalen injectieonderdelen, slijtvastheid en corrosieweerstand;
4. Onder water zonder transmissieonderdelen, geen onderhoud, handiger reparatie en onderhoud;
5. Gemakkelijk te dragen onderdelen zijn volledig gestandaardiseerd, gemakkelijk te vervangen, gemakkelijk te bedienen;
6. Gladde werking, lichte trillingen, laag geluid.



Productreeks NL
Filtratienauwkeurigheid (mm) C1 、 C2 、 C3 、 C4 、 C5
Waterstroombereik (10.000 ton/dag) 0,5 ~ 25
Drive Power (KW) 0,75 ~ 3
Aantal rijen (n) 6-12 6-15 8-16 10-16
Inlaatbreedte B (mm) 480 640 850 1000

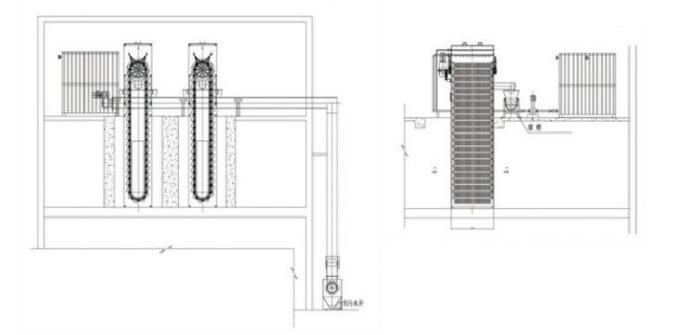

Geschikte installatiekanaalbreedte B (mm) 1200-1500 1500-1800 1800-2200 ≥2200
Geschikte installatie van kanaaldiepte H (mm) 1200-3000 1500-5000 1800-5500 2200-6000
Apparaatlengte L (mm) 150*n 1000
Apparaatbreedte BO (MIM) 1100 1280 1480 1680
Apparatuurhoogte (mm) H 2270 H 2725 H 2925 H 2975
Levering en tentoonstelling
Gerelateerde producten
Over ons
Pioniers duurzame oplossingen voor een groenere toekomst
Qingben Environmental Technology (Jiangsu) Co., Ltd. is een professionele onderneming die gespecialiseerd is in de productie en service van slib- en afvalwaterzuiveringsapparatuur. We zijn gevestigd op het gebied van slib- en afvalwaterzuiveringsapparatuuronderzoek en -ontwikkeling, en we zijn gespecialiseerd in het leveren van slib -ontwateringsmachines, slibdrogingsapparatuur, complete sets afvalwaterzuiveringsapparatuur, rivier- en lake sediment droogapparatuur en technische diensten.
Als professional Custom Interne inlaatgaasscherm Manufacturers and Interne inlaatgaasscherm Factory, Bieden we uitgebreide technische ondersteuning van projectconsultatie, ontwerp, constructie tot werking en onderhoud, om de succesvolle implementatie en efficiënte werking van rioleringsbehandeling en slibbehandelingsprojecten te waarborgen.
Over ons
Qingben Environmental Technology (Jiangsu) Co., Ltd.
Certificaten
Eer bestaat vanwege onze klanten
  • ISO 45001

    ISO 45001

  • ISO14001

    ISO14001

  • ISO9001

    ISO9001

  • After-sales service certificering

    After-sales service certificering

  • CE

    CE

  • Een warmtepompslibdroger die voorkomt dat slibstokken

    Een warmtepompslibdroger die voorkomt dat slibstokken

  • Een hoog -drukbandmachine voor de uitdroging van de gemeentelijke riviermodder

    Een hoog -drukbandmachine voor de uitdroging van de gemeentelijke riviermodder

Nieuws
Begrijp snel onze informatie
Laten we een gesprek voeren

Zeg gewoon hallo en we beginnen een vruchtbare samenwerking. Begin je eigen succesverhaal.

Mechanisch scherm industry knowledge

De interne inlaatscherm heeft een sterk vaste-vloeistofscheidingsmogelijkheden aangetoond in gemeentelijke en industriële waterbehandelingssystemen. Deze apparatuur bereikt filtratie door de interne waterinlaatmodus, waardoor de problemen van gemakkelijk verstopt en frequent onderhoud van traditionele apparatuur effectief worden opgelost en geschikt is voor scenario's met hoge vereisten voor de nauwkeurigheid van de gesuspendeerde materie.

In het technische transformatieproject van de gemeentelijke rioolwaterzuiveringsinstallatie wordt het interne inlaatscherm vaak geïnstalleerd aan de voorkant van het waterinlaatkanaal. Het interne waterinlaatscherm bestaat uit zes delen: frame, transmissiesysteem, heksysteem, backwash -systeem, slakkenverwijderingssysteem en elektronisch besturingssysteem. Riolering komt het hek binnen van de waterinlaat en wordt gefilterd door de gaasplaat. Na filtratie stroomt het water naar de buitenkant van de gaasplaat om het vuil op het binnenoppervlak van de gaasplaat te onderscheppen, en vervolgens naar de bovenkant met de continue rotatie van de gaasplaat. Het terugspoelingssysteem van het interne inlaatscherm wast de buitenkant van de gaasplaat en het vuil wordt gewassen in de slakcollectietank onder de werking van het spoelwater en stroomt vervolgens uit de afzetting met het spoelwater.

Met de voortdurende verbetering van de eisen van het milieubescherming, ontwikkelt het interne inlaatscherm zich naar een laag energieverbruik. In de context van koolstofneutraliteit leidt deze apparatuur die de mechanische filtratie met nieuwe energietechnologie diep integreert de waterbehandelingsindustrie naar een groenere en duurzamere toekomst.
